【提问】CDT转104协议如何配置

admin 2020-6-28 1362

CDT协议以及CDT扩展协议DISA3是此前变电站常用的协议之一。CDT协议的物理层是RS232串口,全双工通信,可以同时收发报文。



CDT协议分主、从两个不同的工作方式。



从站是被采集侧,数据报文采用不间断循环发送,主站则循环接收报文并分析处理。主站要对从站进行遥控和遥调时才下发控制类报文,而从站返回的控制响应报文则插入在正常数据报文中返回到主站。所以主站要一直解析接收到的从站报文直到超时未收到,以此确定控制报文是否执行成功或失败或超时未响应。



在变电站自动化改造中,不少地方需要将CDT协议转为IEC60870-5-104协议(以下简称104)。这里介绍采用云港的一款设备配置CDT转104的过程。



我们随便拿一台YG-iCom1000的产品,这款产品是我们的低端产品,具有一个10M/100M自适应网口,2个RS232/RS485复用串口。(注意:由于只有1个网口,可以配置1个独立IP,所以对于需要双网主备召唤的场景来说就不适用,至少需要2个独立网口以上的设备)

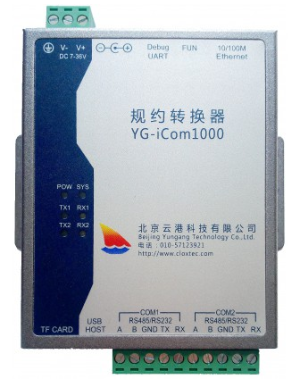

这是设备外观:


给设备通电(7~36VDC),然后将网线连接配置电脑和规约转换器。规约转换器的默认IP是192.168.1.233。配置前需要将配置电脑的IP设为192.168.1.xxx网段。



打开配置工具,新建一个YG-iCom1000-CDT转104的工程,在全局中选择设备类型为YG-iCom1000。随后点进配置协议界面:

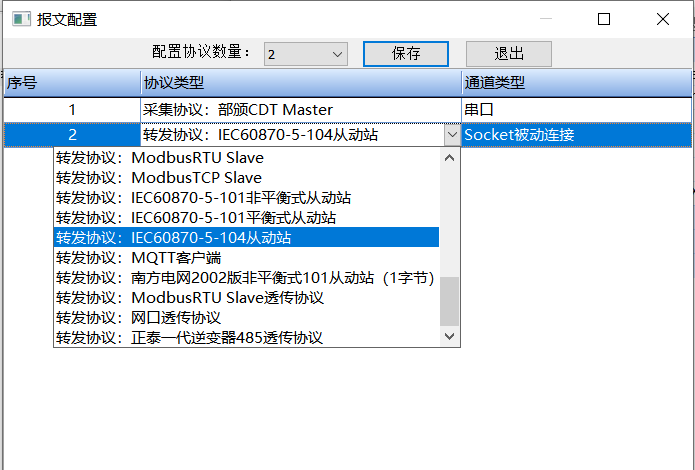

在里面我们配置两个协议:


其中,协议1配置为CDT Master协议,这是一个CDT主站类协议,采集的数据转发給104主站,所以还需要配置一个104从动站,这是一个104从站类协议。

还需要配置通道类型,CDT是串口,而104是主站连接从站,从站监听。所以通道类型是Socket被动连接。

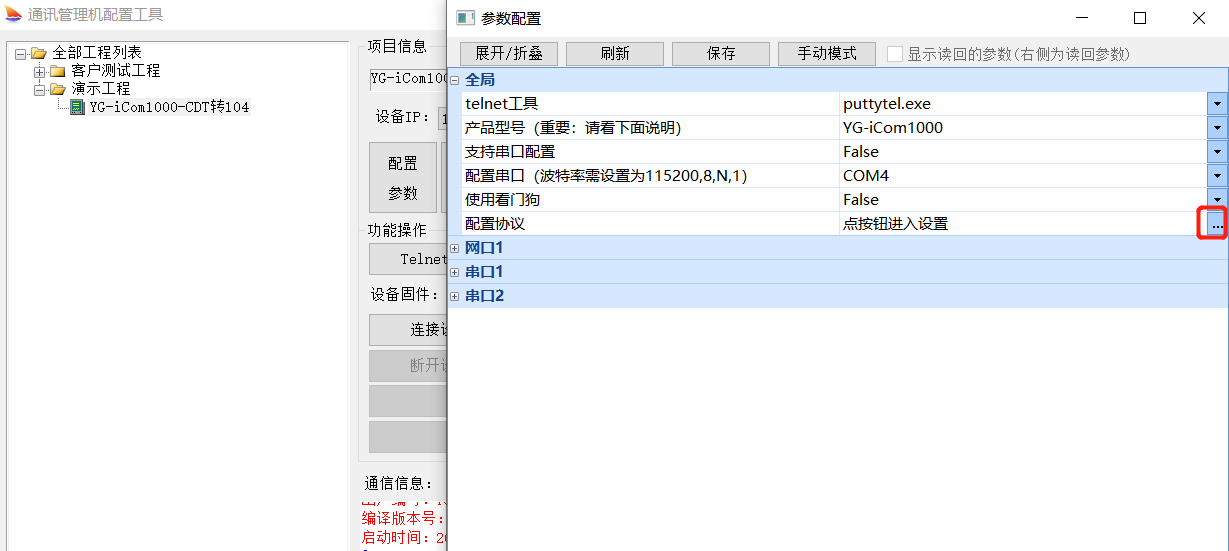

保存后退出。进入配置主界面,进一步配置协议的参数,先配置CDT协议和串口:


注意,在实际实施过程中由于已经做了非常多的自适应处理,现场所需配置的参数很少。

CDT的参数只需要配置:

1、串口的波特率跟被采集设备需保持一致

2、同步头EB90或D709,具体可用串口监视获得

3、反表校验或正表校验,如是EB90则是反表校验

4、是否需要串口透传及透传的串口不能跟采集串口冲突

5、协议1里面要填写转发协议的id,同样的,转发协议里面要填写采集协议的id

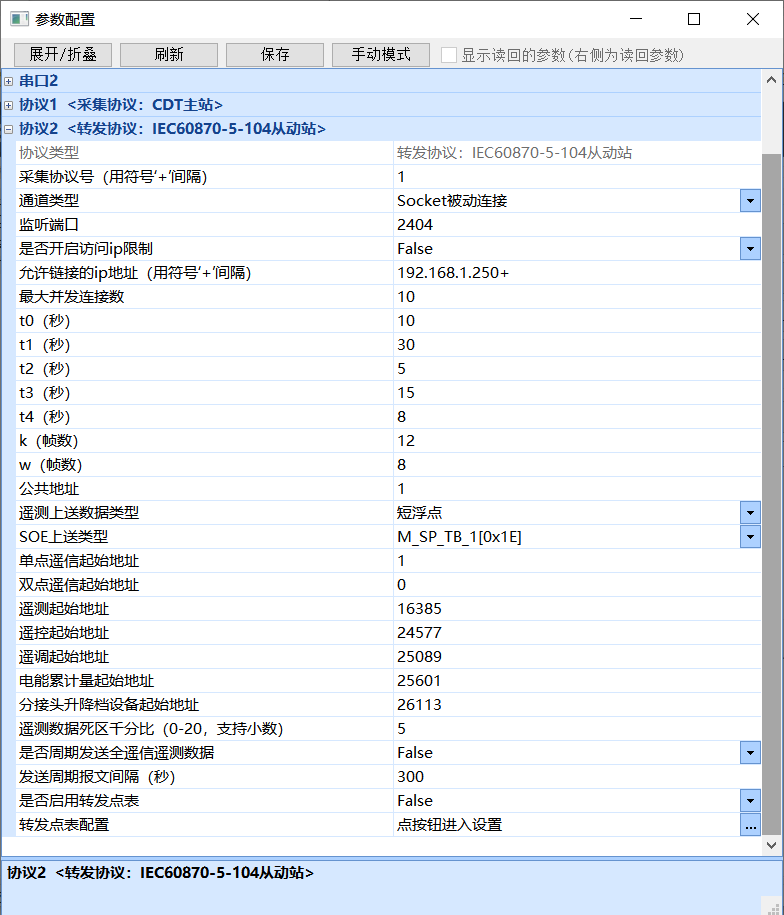

转发的104协议的配置参数保持默认即可。


配置完成保存后即可。

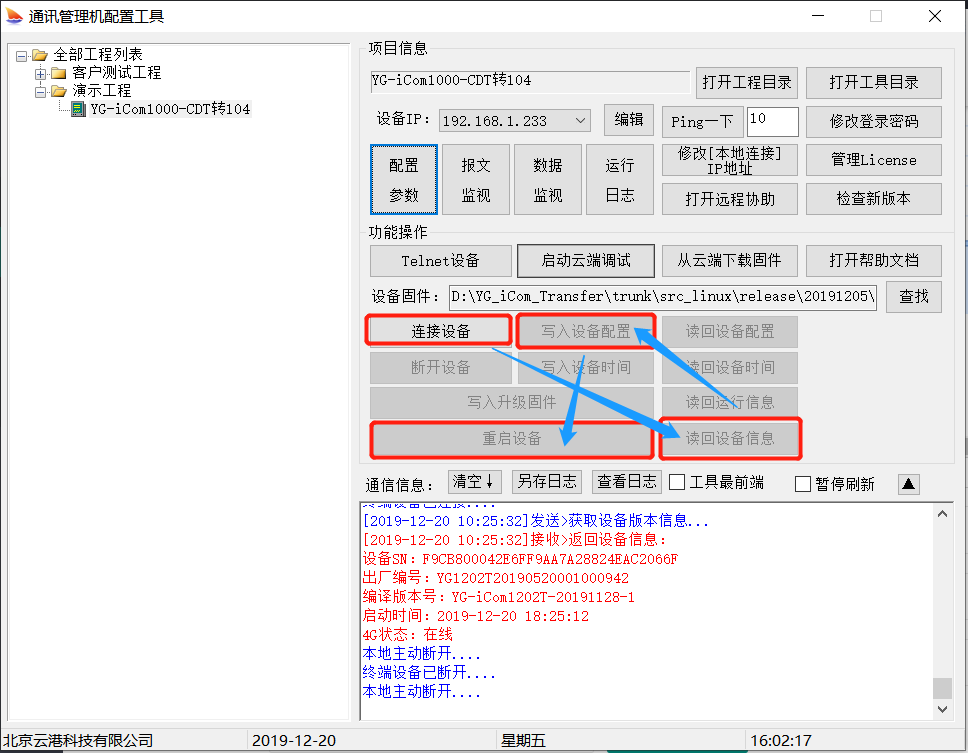

将参数写入设备并重启,按下面箭头方式操作即可:


最终,104上传的遥信遥测点表会按照CDT当前点表顺序上送。

到此完成协议的配置工作。
