变电站接调度数据网的协议转换方案

老龙 2020-7-1 1472

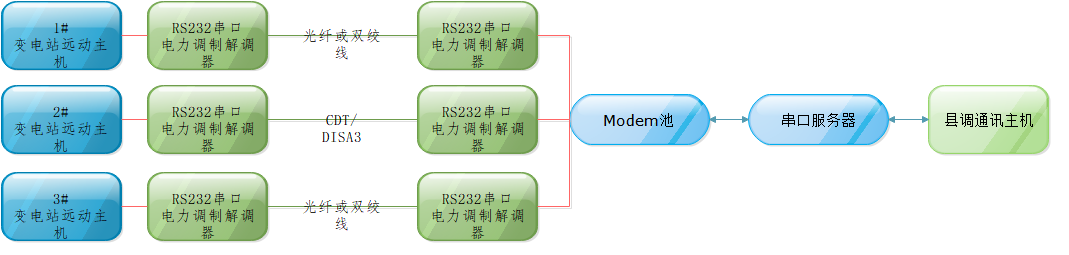

当前很多变电站采用的无人值守方式,是通过光缆或者双绞线+中继器的方式,把变电站中远动主机的数据通过串口跟县调主机进行通信。通信的协议一般为CDT(10KV变电站、开闭所;部分35KV变电站)或DISA3(数据较多的10KV变电站、35KV变电站),如下图所示:






新的调度网采用双网双平面架构,变电站的数据网和地调通信前置机均接入双网核心交换机,通信协议以IEC60870-5-104为主。



由于现存的变电站的远动机多数仅支持CDT/DISA3协议,未能支持以网口为主的104协议,需设备升级且要重新配置点表,改造周期长,中间变电站可能会停电施工。基于以上因素,我们推出以云港四网八串的通讯管理机YG-iCom4000为基础,进行不断原网络,增加新协议,且不更换点表,不停电的改造方案。

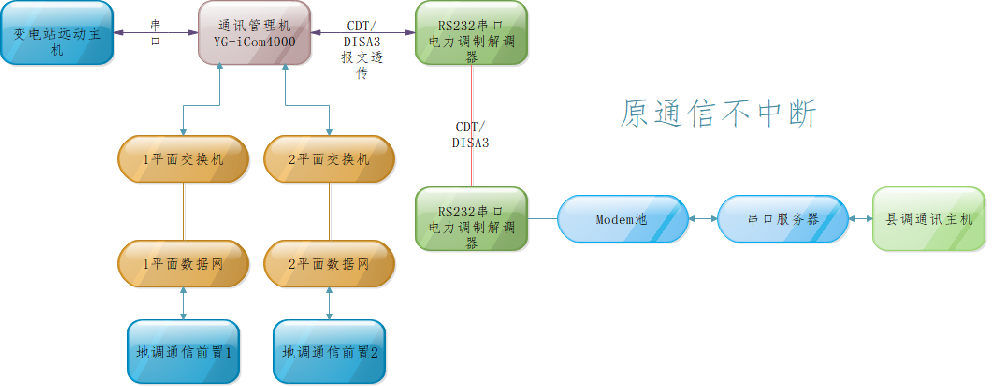

新的改造方案如下:


新改造方案特点:

1、原通信还保留,原县调值班员依旧可以通过老主站看数据,直到不需要为止

2、原点表保留

3、不停电施工,完成实施大概一个小时左右

4、傻瓜式配置,配置参数极简单
